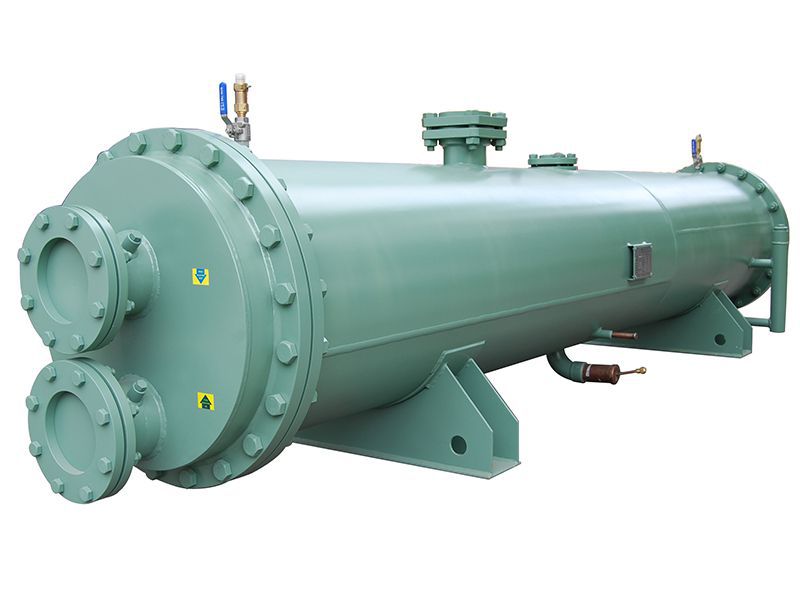

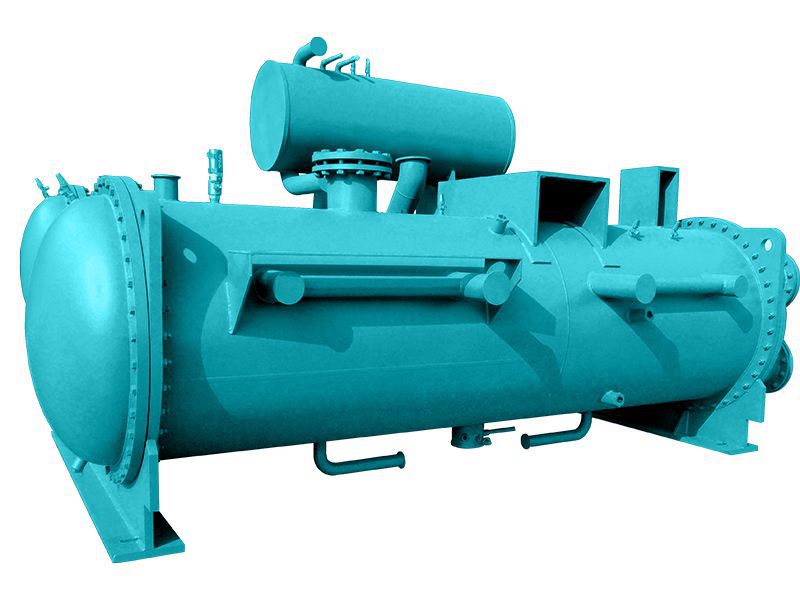

Кожухотрубный испаритель с падающей пленкой
Испаритель с падающей пленкой, также называемый распылительным испарителем, представляет собой тип теплообменника, вполне сравнимый с затопленным испарителем, но существенно отличающийся от него. Хладагент распыляется сверху теплообменника с падающей пленкой на его трубы, в результате чего образуется тонкий слой жидкой пленки хладагента, покрывающий трубы. Эта тонкая пленка снижает гидростатическое давление при кипении и испарении, что приводит к увеличению эффективности теплообмена испарителя. Фактически эффективность может быть увеличена на 5 % по сравнению с затопленным испарителем.
Особенности
- Капли конденсации, максимизируют эффективность теплопередачи при помощи распыления с верху вниз.
- Пар испарителя не требует никаких дополнительных нагревов, позволяя температуре испарителя значительно подниматься.
- В сравнении с затопленными испарителями, испаритель с падающей пленкой увеличивает коэффицент теплопередачи и на 35% уменьшает заправку хладагентом.
- Этот испаритель сконструирован для работы с широким спектром компрессоров, включаяч винтовые, центробрежные и на магнитных подшипниках.
- Устройство распределения и удаления жидкости удостоен национального патента.
Характеристика
Кожухотрубные испаритель с падающей пленкой, стандартного типа
| Модель | Номинальная мощность теплообмена кВт | вход/выход водыдюйм | Вход хладагента дюйм | Выход хладагента дюйм | Длина A мм | Ширина B мм | Высота C мм | Вес кг |
| R22/R404A | R134A |
| UCP120A | 422 | 338 | 4" | 2" | 4" | 3467 | 720 | 880 | 800 |
| UCP145A | 510 | 408 | 4" | 2" | 4" | 3467 | 720 | 880 | 820 |
| UCP170A | 598 | 478 | 5" | 2" | 4" | 3467 | 720 | 880 | 850 |
| UCP190A | 668 | 535 | 5" | 2-1/2" | 5" | 3518 | 850 | 978 | 1040 |
| UCP220A | 774 | 619 | 6" | 2-1/2" | 5" | 3518 | 850 | 978 | 1100 |
| UCP240A | 844 | 675 | 6" | 2-1/2" | 5" | 3518 | 900 | 978 | 1185 |
| UCP255A | 897 | 717 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1220 |
| UCP290A | 1020 | 816 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1240 |
| UCP355A | 1249 | 999 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1296 |
| UCP415A | 1460 | 1168 | 8" | 2-1/2" | 5" | 4068 | 920 | 990 | 1472 |
| UCP480A | 1688 | 1351 | 8" | 2-1/2" | 5" | 4068 | 920 | 990 | 1998 |
Заметка:
- 1.Параметры номинального теплообмена: Температура испарителя Te=4.5 ℃, температура воды на входе Ti=12 ℃, температура воды на выходе To=7 ℃, температура перегрева 5 ℃.
- 2. Максимально допустимое рабочее давление со стороны хладагента: 3.0 МПа, рабочее давление: 2.5 МПа; Максимально допустимое рабочее давление со стороны воды: 2.0 МПа.
- 3. Перепад давления воды < 100 кПа.
