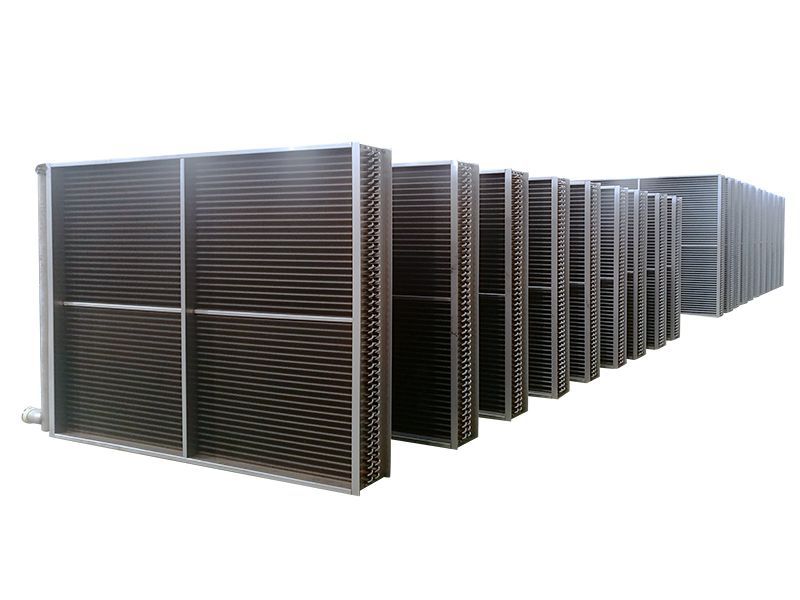

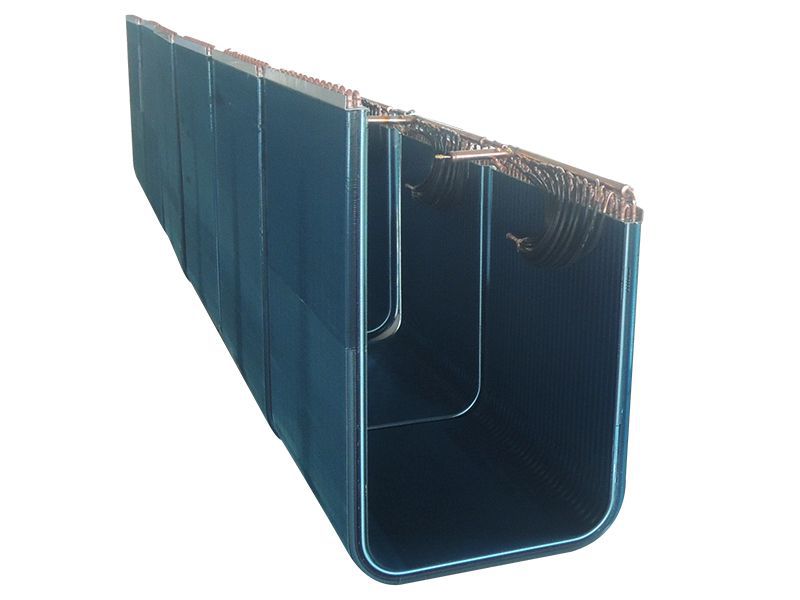

Ребристая трубка теплообменника имеет утолщенную внутреннюю резьбу 9,52*0,3*0,17 с ребрами из гидрофильной алюминиевой фольги толщиной 0,12 мм. Полный комплект был изготовлен автоматически, включая листовой металл, алюминиевый лист, медную трубу и гибку, что гарантирует высочайший контроль качества. Использование длинной U-образной трубы сокращает количество сварных швов на 70 %, тем самым уменьшая утечку сварных швов.
В настоящее время использование пластинчато-ребристого теплообменника становиться все больше популярным. Три основных применения:

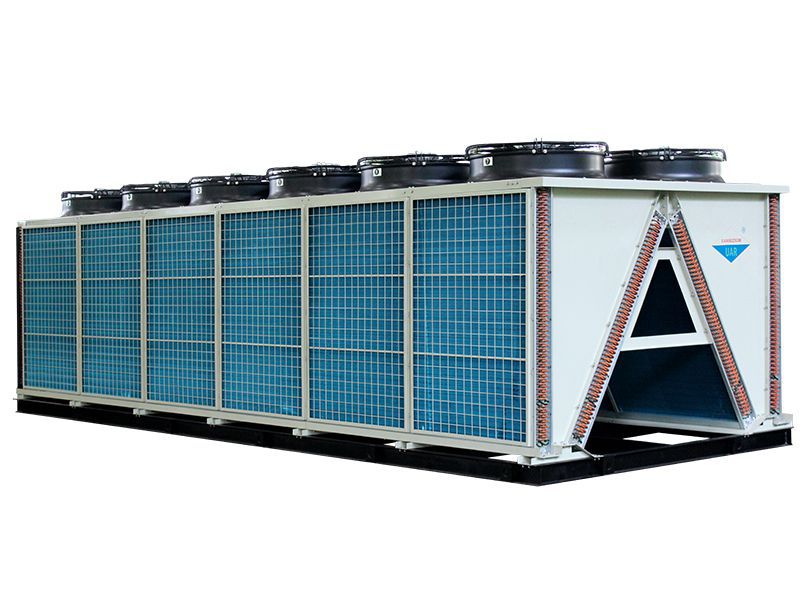

Конденсатор с воздушным охлаждением: Конденсатор создан для установки снаружи, в то время как компрессор и испаритель внутри здания, что минимизирует риск повреждения важнейших частей системы и уменьшает затраты на ремонт.
Испарители с воздушным охлаждением используемые в системе тепловых насосов с двойным источником очень эффективны в экономии общего потребления энергии.
Сухой охладитель это энергоэффективное решение для холодного климата - часто называется "зимний энергосохранитель". Работает за счет передачи тепла прямо между высокотемпературной водой и низкой температурой воздуха без использования хладагента. Это значительно сокращает энергопотребление системы за счет уменьшения работы вентиляторов и насосов.
Особенности
Точный выбор энергоэффективности, низкий шум вентилятора, хорошо спроектированные насадки и ребра, обеспечивают эффективный расход воздуха и бесшумную работу.
Пластинчато-ребристый теплообменник использует вентилятор IP54 защиты и изоляцию класса F, в результате работа проходит намного надежнее и увеличивается срок службы.
Взрывозащищенный вентилятор, медная фольга, антикоррозионное покрытие, нержавеющие стальные трубы теплообменника, листовой металл из нержавеющей стали доступны на ваш выбор для обеспечения работы и для соответствии условиям работы.
Характеристика
Конденсатор с воздушным охлаждением, расстояние между ребрами 2,2 мм
Модель
UC2-236
UC2-285
UC2-348
UC2-421
UC2-465
UC2-560
UC2-589
Номинальная мощность теплообмена
R404A
Δ
кВт
235.86
284.84
348.49
421
464.84
560.17
588.54
Y
180.44
206.01
266.46
306.19
354.61
405
444.83
R22
Δ
231.1
275.42
343.81
407.52
451.27
540.8
559.19
Y
175.19
196.91
259.89
292.99
343.89
388.52
423.93
Расход воздуха
Δ
м³/ч
71234
65922
106807
98832
142410
131767
178077
Y
45116
43250
67639
62219
90180
82933
112738
Двигатель вентилятора
Δ
Фаза
3
3
3
3
3
3
3
Y
Δ
W
10400
10400
15600
15600
20800
20800
26000
Y
6400
6400
9600
9600
12800
12800
16000
Δ
A
19.02
19.02
28.80
28.80
38.40
38.40
48.00
Y
10.80
10.80
16.20
16.20
21.60
21.60
27.00
Вентилятор
NOXΦ
2x2x630
2x2x630
2x3x630
2x3x630
2x4x630
2x4x630
2x5x630
Уровень шума
Δ
Дб(A)10м
64
64
66
66
67
67
68
Y
57
57
59
59
60
60
61

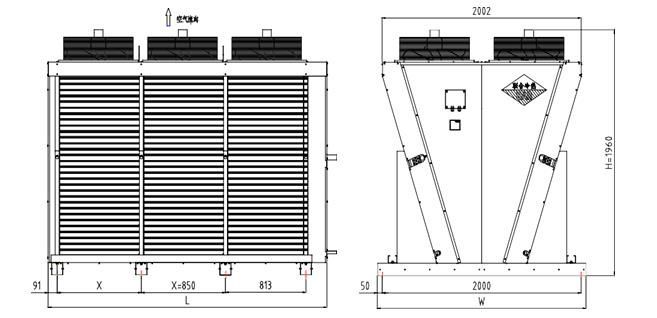

Размеры
L
мм
1970
1970
2820
2820
3670
3670
4520
W
мм
2100
2100
2100
2100
2100
2100
2100
H
мм
1960
1960
1960
1960
1960
1960
1960
Вес
кг
533
641
765
873
1025
1133
1275
Диаметр выхода
мм
53.9x2
53.9x2
63.5x2
63.5x2
63.5x2
76.2x2
76.2x2
Диаметр входа
мм
41.28x2
41.28x2
53.9x2
53.9x2
53.9x2
63.5x2
63.5x2
Заметка:
1. Параметры номинального теплообмена: Температура испарителя Te=40 ℃, температура воды на входе Ti=30 ℃, температура воды на выходе To=35 ℃, температура перегрева 5 ℃.
2. Параметры условия работы водного источника: Температура испарителя Te=35 ℃, температура воды на входе Ti=18 ℃, температура воды на выходе To=29 ℃, температура перегрева 5 ℃. Теплообмен Q (водный источник) = 1.18Q (номинальный).
3. Максимально допустимое рабочее давление со стороны хладагента: 4.5 МПа, рабочее давление: 3.8 МПа; Максимально допустимое рабочее давление со стороны воды: 2.0 МПа.
4. Перепад давления воды < 100 кПа.
Опциональный
Труба теплообменника

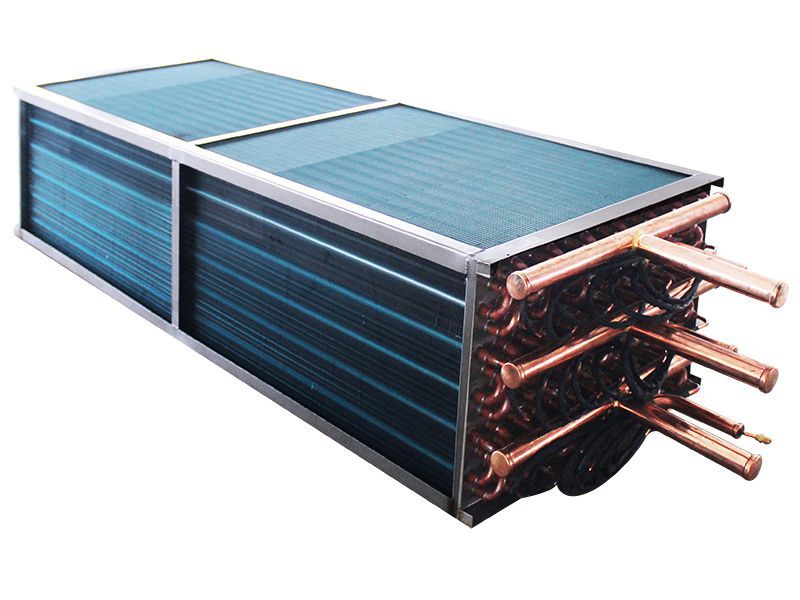

Медно-ребристый теплообменник
Медь - лучший выбор для теплообменников из-за высокого коэффицента передачи тепла и легкой обработки. Имея приемлемую стоимость, медь очень популярный выбор в индустрии теплообменников и может быть найден в морских буровых платформах, судах и в другом береговом оборудовании воздушного охлаждения.

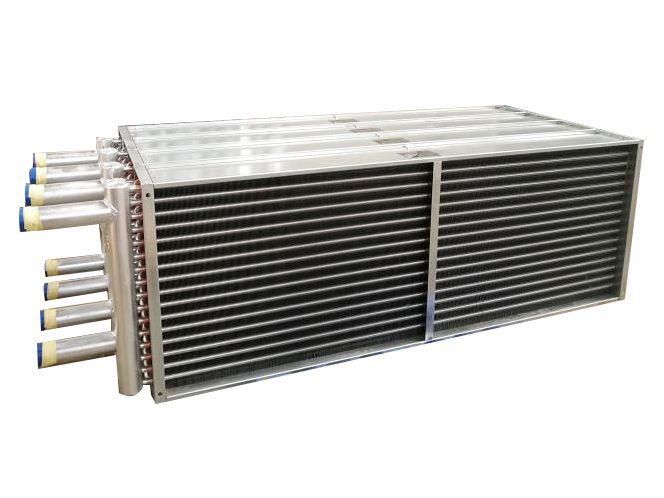

Ребристый теплообменник из нержавеющей стали
Нержавеющая сталь это универсальный материал со своей эстетикой, преимуществом в износостойкости и широким применением. Начиная от ребра, труб теплообменника и до листового металла ребристого теплообменника могут быть использованы в охлаждении органических и дымовых газов, паров. Это один из самых востребованных материалов для множества индустрий.
