Промышленные интегрированные чиллеры представляют собой специально спроектированное оборудование для промышленных предприятий. Чиллеры обладают точной и надежной конструкцией, к тому же занимают мало места. Важные компоненты, такие как чиллер, бак для охлажденной воды, циркуляционный водный насос, системы трубопровода воды, все виды клапанов встроены в распределительный шкаф. Установка легкая, простая и удобная в использовании. Эксплуатационные расходы значительно ниже по сравнению с традиционными установками.
В случае надобности, чиллеры могут быть настроены по характеристикам производства и проектов. Отличное решение для предоставления качественной продукции для каждого клиента.
Установка предлагает 7 различных фунций защиты безобасности для обеспечения производительности. Оно оборудовано с единичной и двойной контурной конструкцией, что значит при неисправности одного из компрессоров двухконтурной конфигурации, другой компрессор продолжает работать, что уменьшает опасность. Каждая установка проходит проверку через систему безопасности перед отправкой, что гарантирует соответствие стандартам.
Чиллер обладает микрокомпьютерным контролем, позволяющим централизированное управление с интегрированной системой. Чиллер также оснащен удаленным програмным обеспечением для управления, что дает возможность получения данных о работе системы и обеспечивает удаленное обслуживание.
Чиллеры уже оснащены охладителем и маслом компрессора во время производства, чтобы соединить внутренние и внешние трубы и обеспечить энергией для работы. Это делается для легкости использования чиллеров. Благодаря пониманию простого интерфейса управления, любая потенциальная ошибка может быть распознана, что позволит моментальный ремонт. Дополнительно, каждый компонент в установке тщательно спроектирован для максимальной доступности, что делает обслуживание легким.

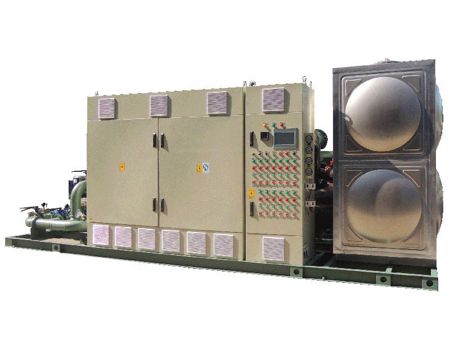

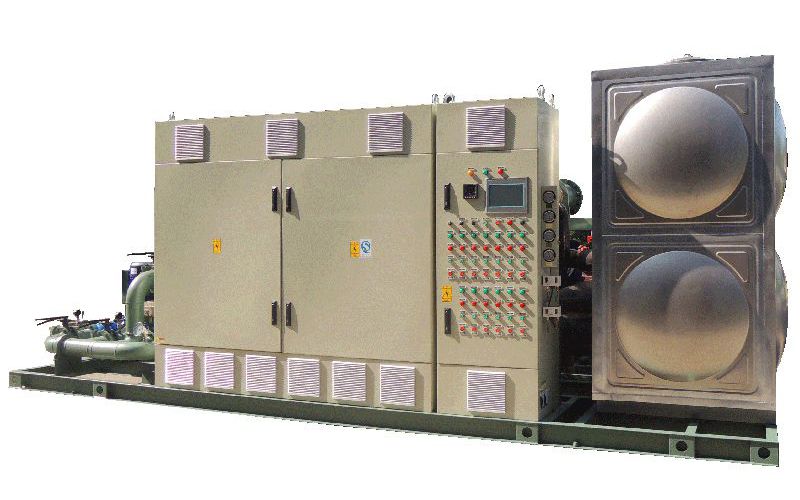

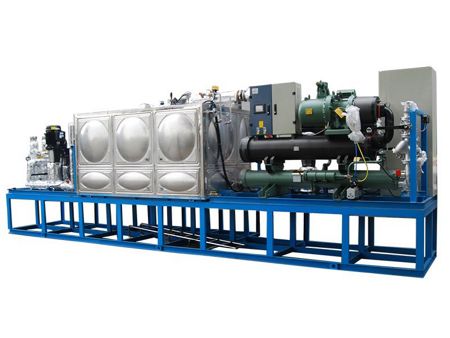

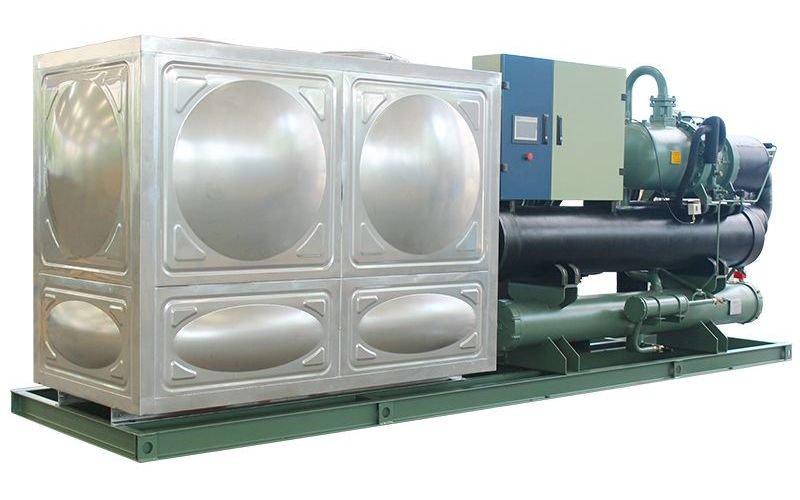

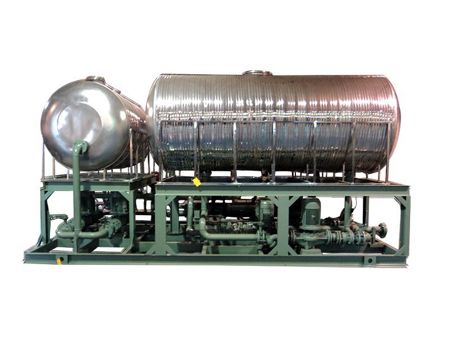

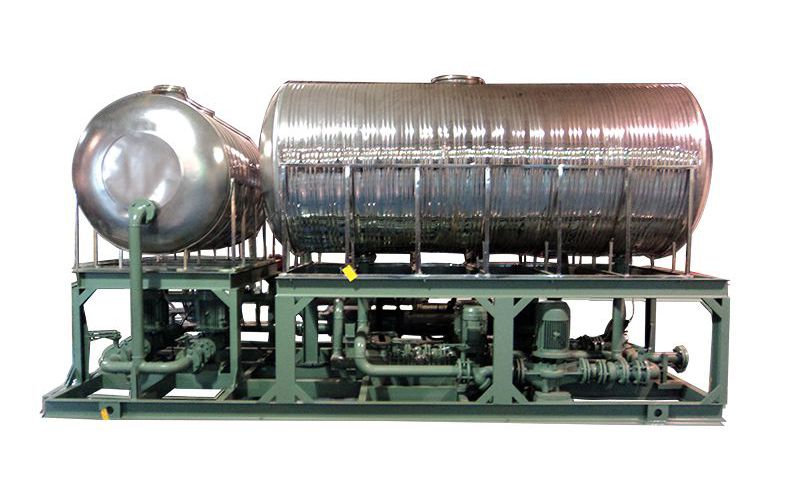

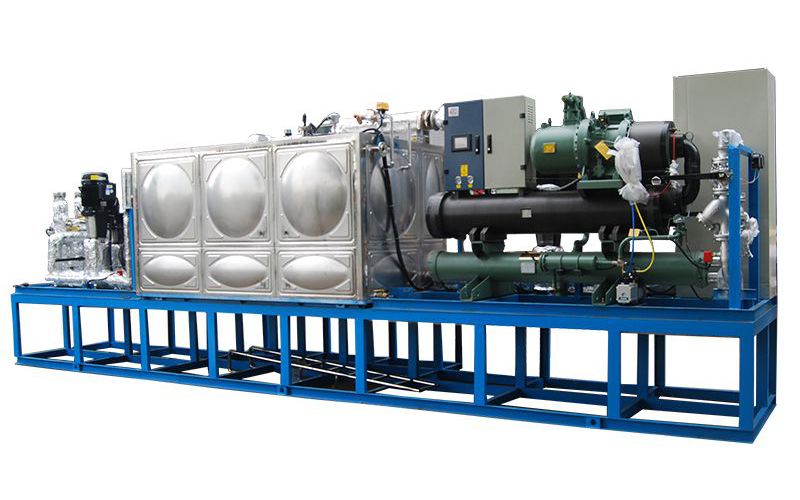

Винтовой чиллер с водяным охлаждением оснащен кожухом и трубой конденсатора для охлаждения воды. Винтовой чиллер с водяным охлаждением имеет мощность охлаждения между 75 кВт и 580 кВт, а также температуру охлажденной воды при выходе от 5°Cдо 20°C. Он подходит для многих индустрий, включая химическую и пищевую обработку растений, фармацевтику и т.д.
Промышленные интегрированные винтовые чиллеры с водным охлаждением
Хладагент : R134a
Обеспечение мощности: 380V-3N-50Hz
| Модель | Мощность охлаждения кВт | Потребляемая мощность компрессора кВт | Контроль мощности % | Заправка хладагента кг | Конденсатор | Испаритель | Водные насосы | Объем водного бака м3 | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг | ||||||||||||||
| Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Циркуляционный насос | Обрабатывающий насос | Охлаждающий насос | |||||||||||||||
| Скорость потока м3/ч | Головка м | Мощность кВт | Скорость потока м3/ч | Головка м | Мощность кВт | Скорость потока м3/ч | Головка м | Мощность кВт | |||||||||||||||||
| | 75 | 15 | 0 66 100 | 17 | 2.5″ | 15 | 1 | 41 | 2″ | 13 | 1 | 22 | 13 | 20 | 1.5 | 10 | 50 | 4 | 15 | 30 | 3 | 2 | 73 | 880 | 970 |
| 105 | 19 | 24 | 2.5″ | 21 | 1 | 47 | 2.5″ | 18 | 1 | 28 | 20 | 20 | 2.2 | 16 | 54 | 5.5 | 25 | 30 | 4 | 74 | 910 | 1010 | |||
| 138 | 24 | 30 | 3″ | 28 | 1 | 45 | 3″ | 24 | 1 | 32 | 25 | 18 | 2.2 | 20 | 51 | 5.5 | 30 | 35 | 5.5 | 75 | 1080 | 1220 | |||
| 192 | 34 | 0 50 75 100 | 40 | 3″ | 39 | 1 | 53 | 3″ | 33 | 1 | 35 | 30 | 20 | 3 | 20 | 51 | 5.5 | 40 | 30 | 5.5 | 3 | 75 | 1220 | 1380 | |
| | 198 | 35 | 44 | 3″ | 40 | 1 | 52 | 3″ | 34 | 1 | 45 | 30 | 20 | 3 | 28 | 53 | 7.5 | 40 | 30 | 5.5 | 75 | 1390 | 1530 | ||
| | 234 | 40 | 52 | 4″ | 47 | 1 | 52 | 3″ | 40 | 1 | 55 | 40 | 22 | 4 | 28 | 53 | 7.5 | 50 | 29 | 7.5 | 75 | 1510 | 1670 | ||
| 270 | 46 | 59 | 4″ | 54 | 1 | 50 | 4″ | 46 | 1 | 61 | 50 | 23 | 5.5 | 36 | 52 | 11 | 50 | 29 | 7.5 | 75 | 1620 | 1780 | |||
| 300 | 50 | 65 | 4″ | 60 | 1 | 50 | 4″ | 52 | 1 | 66 | 50 | 23 | 5.5 | 40 | 51 | 11 | 70 | 32 | 11 | 4 | 75 | 1730 | 1870 | ||
| | 327 | 56 | 71 | 5″ | 66 | 1 | 50 | 4″ | 56 | 1 | 63 | 55 | 22 | 5.5 | 40 | 51 | 11 | 70 | 32 | 11 | 75 | 1830 | 2020 | ||
| | 373 | 63 | 86 | 5″ | 75 | 1 | 51 | 4″ | 64 | 1 | 43 | 65 | 20 | 5.5 | 50 | 53 | 11 | 75 | 30 | 11 | 75 | 2140 | 2400 | ||
Заметка:

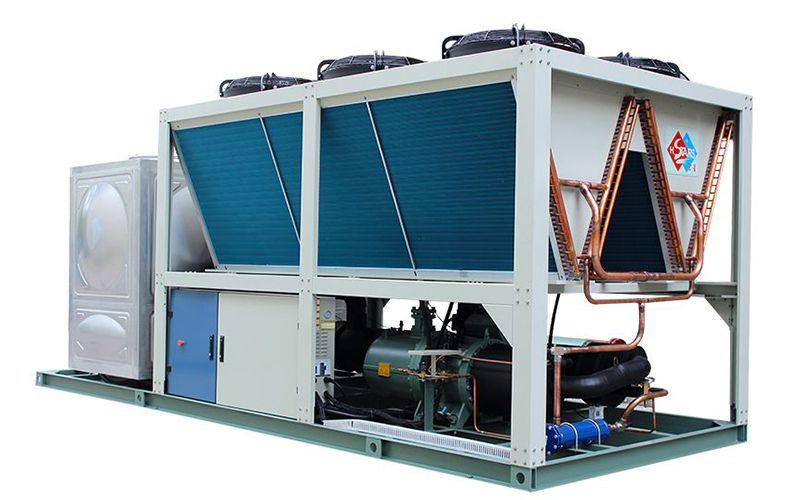

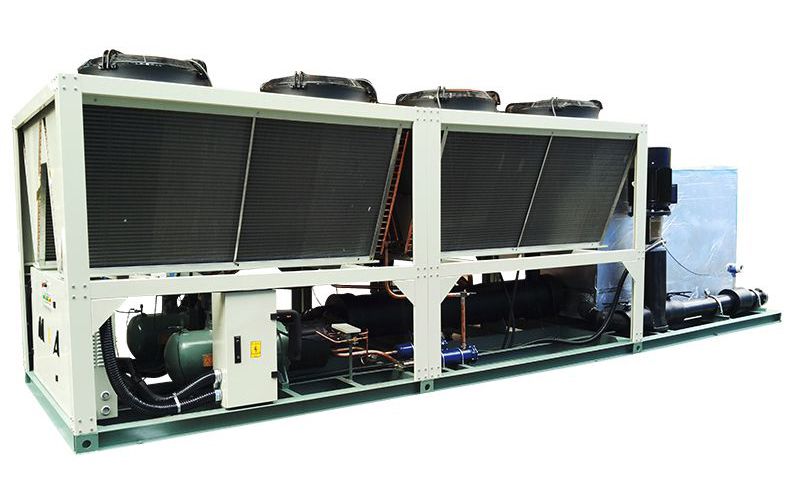

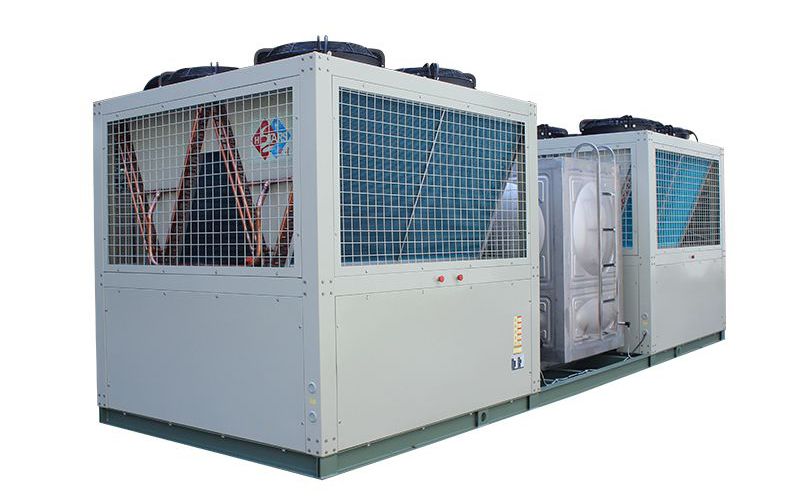

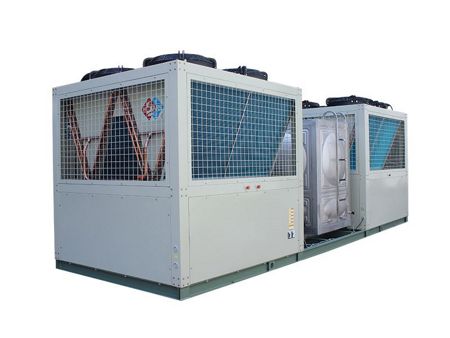

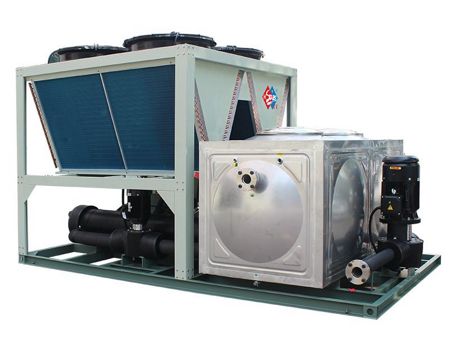

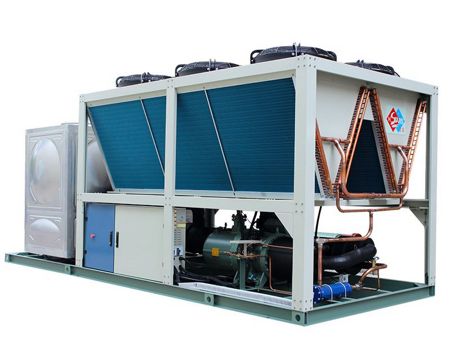

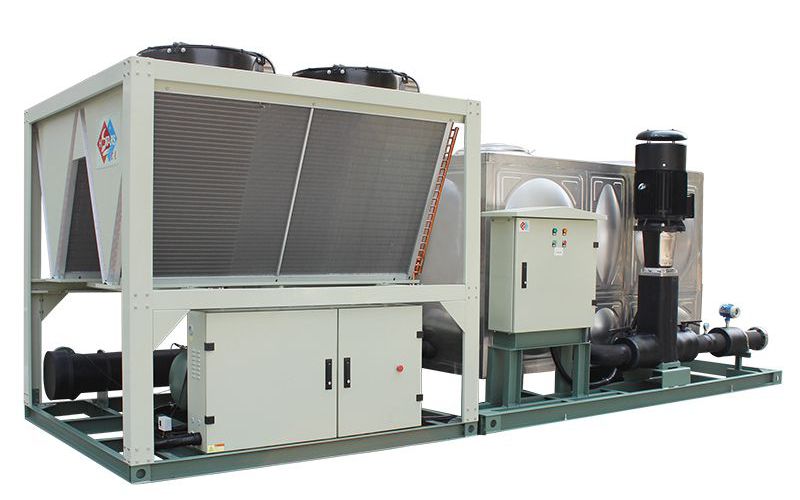

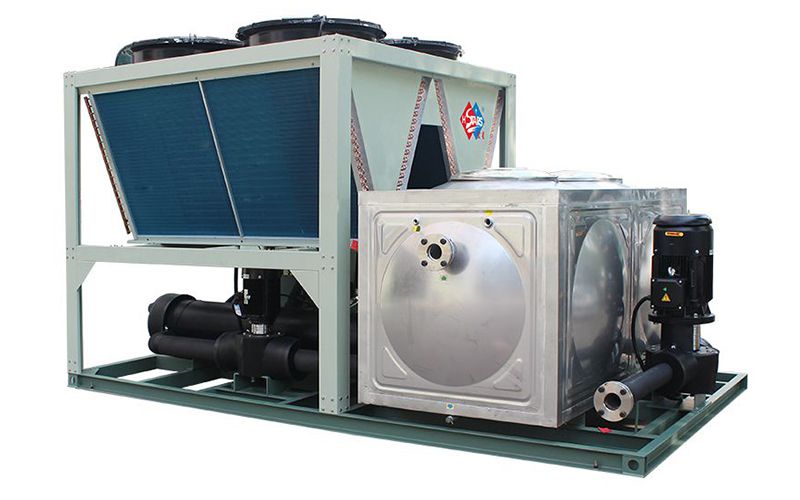

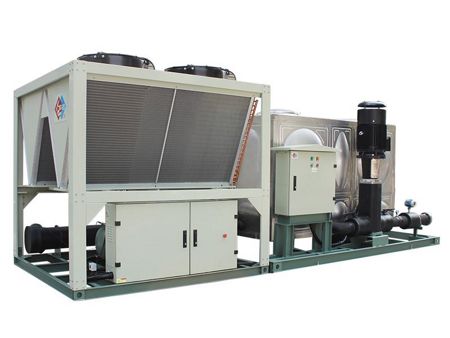

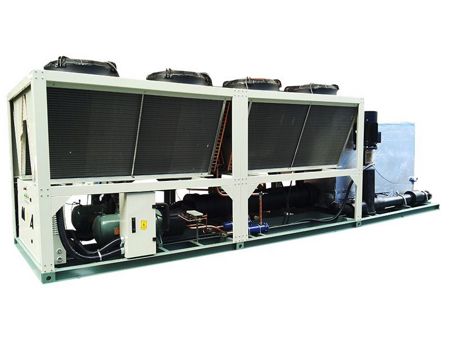

Винтовой чиллер с воздушным охлаждением оснащен конденсатором ребристого типа, что предоставляет эффективность в охлаждении для химии, фармацевтики, промышленных и пищевых процессов. Мощность охлаждения от 92 кВт ло 417 кВт и температура охлажденной воды на выходе 5-20°C, что обеспечивает качественное охлаждение.
Промышленные интегрированные винтовые чиллеры с воздушным охлаждением
Хладагент : R134a
Обеспечение мощности: 380V-3N-50Hz
| Модель | Мощность охлаждения кВт | Потребляемая мощность компрессора кВт | Контроль мощности % | Заправка хладагента кг | Осевой вентилятор | Конденсатор | Водный насос | Объем водного танка м3 | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг | |||||||||
| Расход воздуха ×1000 м3/ч | Мощность кВт× блок | Диаметр трубы (на входе/выходе) | Расходводы м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Циркуляционный насос | Технологический насос | |||||||||||||
| Скорость расхода м3/ч | Головка м | Мощность кВт | Скорость расхода м3/ч | Головка м | Мощность кВт | |||||||||||||||
| | 92 | 23 | 0 66 100 | 30 | 29 | 1.2×2 | 2.5″ | 16 | 1 | 28 | 20 | 20 | 2.2 | 16 | 54 | 5.5 | 2 | 68 | 1740 | 1905 |
| 131 | 33 | 0 50 75 100 | 42 | 40 | 2.0×2 | 3″ | 22 | 1 | 33 | 25 | 18 | 2.2 | 16 | 54 | 5.5 | 68 | 2595 | 2880 | ||
| 174 | 43 | 56 | 58 | 1.2×4 | 3″ | 30 | 1 | 48 | 30 | 20 | 3 | 28 | 53 | 7.5 | 68 | 3885 | 4215 | |||
| 206 | 50 | 68 | 80 | 2.0×4 | 3″ | 35 | 1 | 55 | 40 | 22 | 4 | 28 | 53 | 7.5 | 3 | 68 | 4005 | 4350 | ||
| 238 | 57 | 78 | 86 | 1.2×6 | 4″ | 41 | 1 | 61 | 40 | 22 | 4 | 36 | 52 | 11 | 72 | 4125 | 4530 | |||
| | 265 | 61 | 84 | 121 | 2.0×6 | 4″ | 46 | 1 | 64 | 50 | 23 | 5.5 | 36 | 52 | 11 | 72 | 4395 | 4860 | ||
| | 288 | 69 | 93 | 121 | 2.0×6 | 4″ | 50 | 1 | 66 | 50 | 23 | 5.5 | 40 | 51 | 11 | 72 | 4740 | 5175 | ||
Заметка:

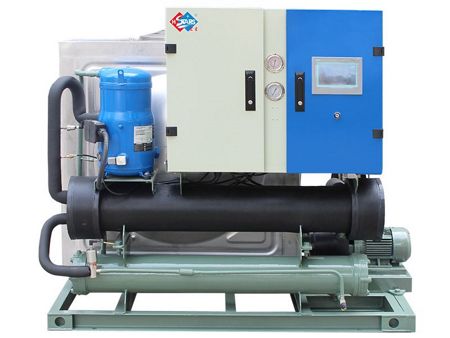

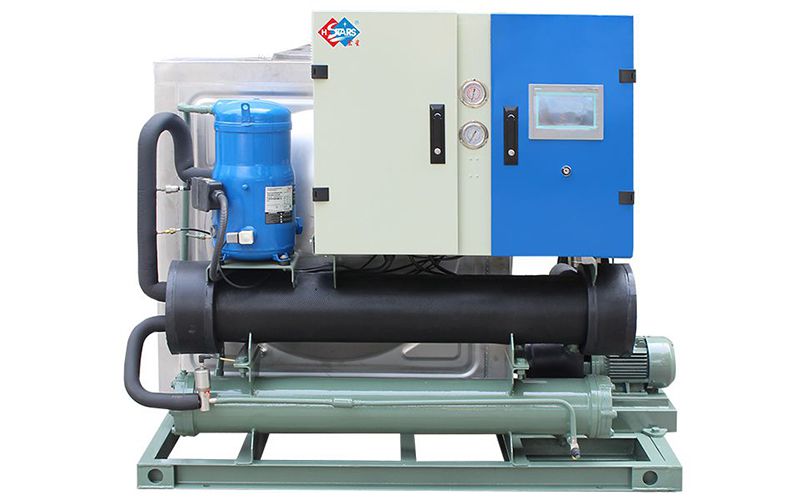

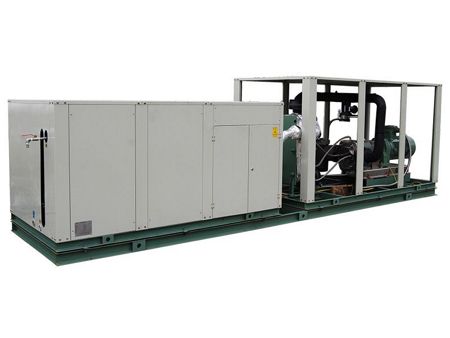

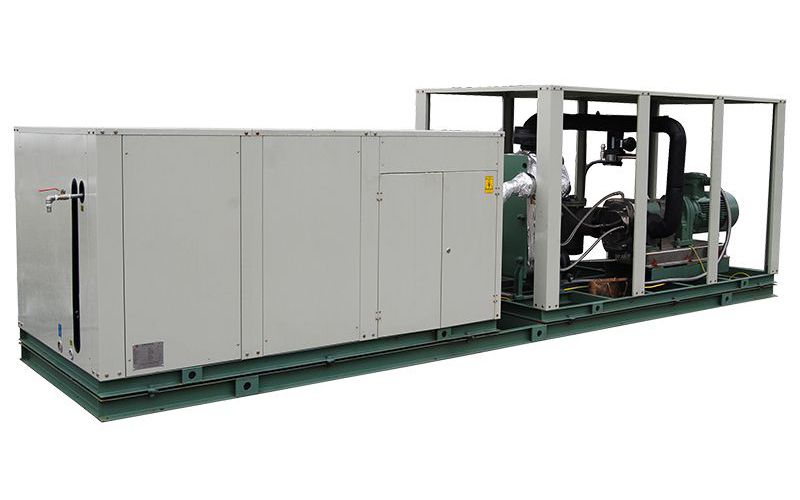

Спиральный чиллер с водяным охлаждением использует кожух конденсатора. Он используется во многих индустриях химической и фармацевтической, промышленной обработке, пищевой обработке и т.д. Мощность варьируется от 30 кВт до 160 кВт, конденсатор спроектирован для производства охлажденный воды с выходной температурой 5 - 20°C.
Промышленный интегрированный спиральный чиллер с водяным охлаждением
Хладагент: R407C
Обеспечение мощности: 380V-3N-50Hz
| Модель | Мощность охлаждения кВт | Потребляемая мощность компрессора кВт | Контроль мощностью % | Заправка хладагента кг | Конденсатор | Испаритель | Насос для охлажденной воды | Объем водного бака Л | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг | |||||||||
| Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Модель | Скорость расхода м3/ч | Головка м | Мощность кВт | |||||||||
| 35 | 8 | 0 100 | 4 | 1-1/2" | 7 | 1 | 29 | 1-1/2" | 6 | 1 | 23 | HD40-15 | 8 | 22 | 1.1 | 180 | 63 | 440 | 450 | |
| 42 | 9 | 4.5 | 2" | 9 | 1 | 33 | 2" | 7 | 1 | 25 | HD50-17 | 10 | 18 | 1.5 | 180 | 65 | 480 | 495 | ||
| | 53 | 11 | 5 | 2" | 11 | 1 | 40 | 2" | 9 | 1 | 28 | HD50-17 | 10 | 18 | 1.5 | 180 | 67 | 520 | 540 | |
| | 70 | 16 | 0 50 100 | 8 | 2" | 15 | 1 | 46 | 2" | 12 | 1 | 30 | HD50-17 | 15 | 16 | 1.5 | 270 | 68 | 680 | 705 |
| | 84 | 18 | 9 | 2" | 18 | 1 | 49 | 2" | 14 | 1 | 31 | HD50-17 | 15 | 16 | 1.5 | 270 | 69 | 740 | 770 | |
| | 106 | 22 | 10 | 2-1/2" | 22 | 1 | 52 | 2-1/2" | 18 | 1 | 34 | HD65-19 | 20 | 17 | 2.2 | 270 | 69 | 840 | 875 | |
| | 126 | 27 | 0 33 66 100 | 14 | 2-1/2" | 26 | 1 | 55 | 2-1/2" | 22 | 1 | 35 | HD65-19 | 20 | 17 | 2.2 | 270 | 71 | 980 | 1020 |
| | 159 | 33 | 15 | 2-1/2" | 33 | 1 | 58 | 2-1/2" | 27 | 1 | 36 | HD65-19 | 20 | 17 | 2.2 | 270 | 71 | 1120 | 1170 | |
Заметка:

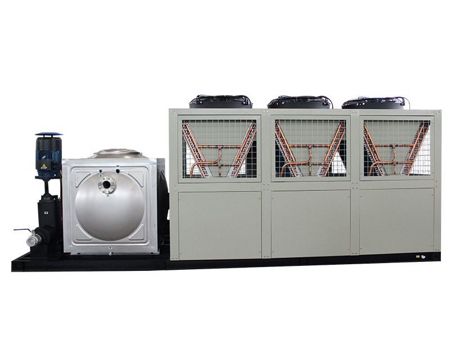

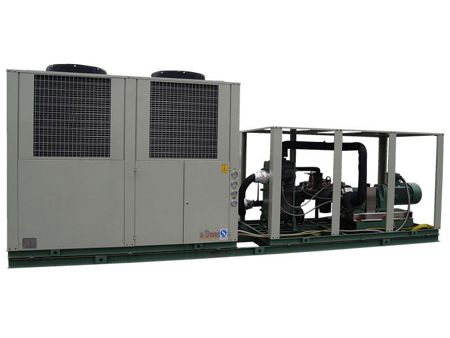

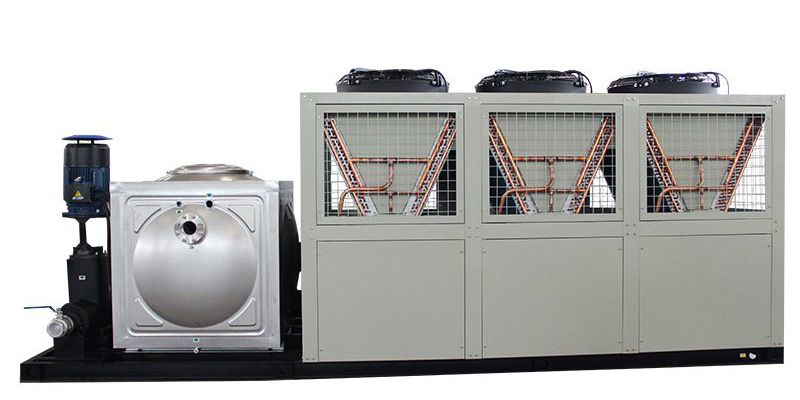

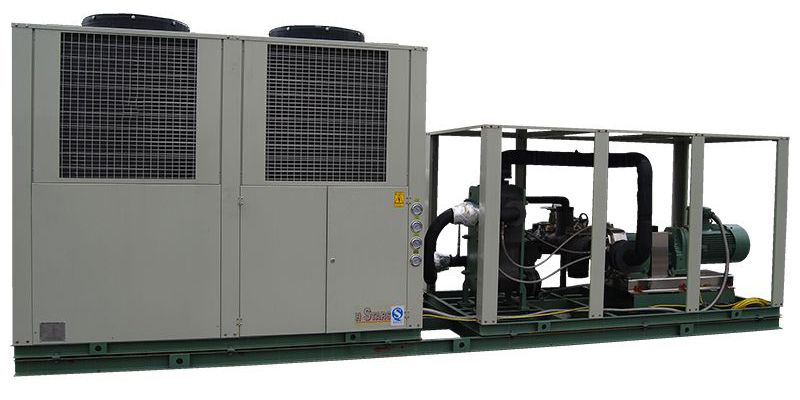

Спиральный чиллер с воздушным охлаждением использует конденсатор ребристого типа. Чиллеры очень необходимы в таких индустриях как, химическая, фармацевтическая, пищевая и промышленная. Мощность варьируется от 30 кВт до 150 кВт, охлажденная вода с выходной температурой 5 - 20℃.
Промышленный интегрированный спиральный чиллер с воздушным охлаждением
Хладагент: R407C
Обеспечение мощности: 380V-3N-50Hz
| Модель | Мощность охлаждения кВт | Потребляемая мощность компрессора кВт | Контроль мощности % | Заправка хладагента кг | Конденсатор | Испаритель | Водные насосы | Объем водного бака м3 | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг | ||||||||||||||
| Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Циркуляционный насос | Обрабатывающий насос | Охлаждающий насос | |||||||||||||||
| Скорость потока м3/ч | Головка м | Мощность кВт | Скорость потока м3/ч | Головка м | Мощность кВт | Скорость потока м3/ч | Головка м | Мощность кВт | |||||||||||||||||
| 40STD-M120WYI4 | 75 | 15 | 0 66 100 | 17 | 2.5″ | 15 | 1 | 41 | 2″ | 13 | 1 | 22 | 13 | 20 | 1.5 | 10 | 50 | 4 | 15 | 30 | 3 | 2 | 73 | 880 | 970 |
| 40STD-M160WYI4 | 105 | 19 | 24 | 2.5″ | 21 | 1 | 47 | 2.5″ | 18 | 1 | 28 | 20 | 20 | 2.2 | 16 | 54 | 5.5 | 25 | 30 | 4 | 74 | 910 | 1010 | ||
| 40STD-M220WYI4 | 138 | 24 | 30 | 3″ | 28 | 1 | 45 | 3″ | 24 | 1 | 32 | 25 | 18 | 2.2 | 20 | 51 | 5.5 | 30 | 35 | 5.5 | 75 | 1080 | 1220 | ||
| 40STD-M290WYI4 | 192 | 34 | 0 50 75 100 | 40 | 3″ | 39 | 1 | 53 | 3″ | 33 | 1 | 35 | 30 | 20 | 3 | 20 | 51 | 5.5 | 40 | 30 | 5.5 | 3 | 75 | 1220 | 1380 |
| 40STD-M310WYI4 | 198 | 35 | 44 | 3″ | 40 | 1 | 52 | 3″ | 34 | 1 | 45 | 30 | 20 | 3 | 28 | 53 | 7.5 | 40 | 30 | 5.5 | 75 | 1390 | 1530 | ||
| 40STD-M370WYI4 | 234 | 40 | 52 | 4″ | 47 | 1 | 52 | 3″ | 40 | 1 | 55 | 40 | 22 | 4 | 28 | 53 | 7.5 | 50 | 29 | 7.5 | 75 | 1510 | 1670 | ||
| 40STD-M430WYI4 | 270 | 46 | 59 | 4″ | 54 | 1 | 50 | 4″ | 46 | 1 | 61 | 50 | 23 | 5.5 | 36 | 52 | 11 | 50 | 29 | 7.5 | 75 | 1620 | 1780 | ||
| 40STD-M460WYI4 | 300 | 50 | 65 | 4″ | 60 | 1 | 50 | 4″ | 52 | 1 | 66 | 50 | 23 | 5.5 | 40 | 51 | 11 | 70 | 32 | 11 | 4 | 75 | 1730 | 1870 | |
| 40STD-M510WYI4 | 327 | 56 | 71 | 5″ | 66 | 1 | 50 | 4″ | 56 | 1 | 63 | 55 | 22 | 5.5 | 40 | 51 | 11 | 70 | 32 | 11 | 75 | 1830 | 2020 | ||
| 40STD-M610WYI4 | 373 | 63 | 86 | 5″ | 75 | 1 | 51 | 4″ | 64 | 1 | 43 | 65 | 20 | 5.5 | 50 | 53 | 11 | 75 | 30 | 11 | 75 | 2140 | 2400 | ||
Заметка:
Запатентованная установка для рекуперации тепла отличное дополнение для чиллера. Установка способна восстанавливать более 30% холодопроизводительности. Даже если используется вентиляция, установка может полностью добиться рекуперации тепла с максимальной температурой горячей воды 70°C.
VFD (Преобразователь частоты) контроль не только эффективный, но также обладает передовой технологией VFD, которая в свою очередь увеличивает энергоэффективность, даже при частичных нагрузках. Технология гарантирует, что температура при выходе может с точностью контролироваться ±0.3°. К тому же, установка широко используется для управления точностью температуры в обработке холодной водой.
Водный бак оснащен насосом. Готов к инженерному монтажу заказчиком с помощью встроенного трубопровода.
Облачный сервис очень важен и может использоваться в предприятиях всех габаритов. Используйте монитор для удаленного управления, мониторинга, обновления, получения предупреждения об ошибке, удаленной диагностики, управления продвижением товара, анализа информации.
