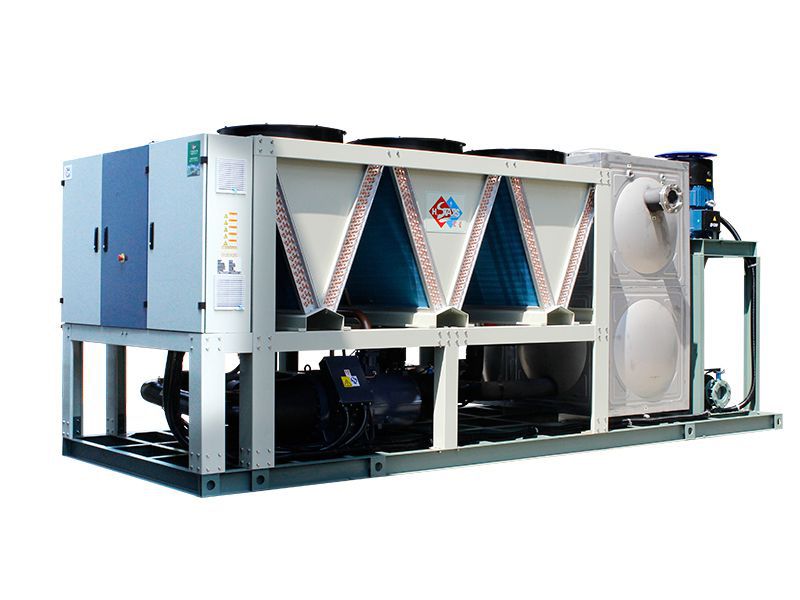

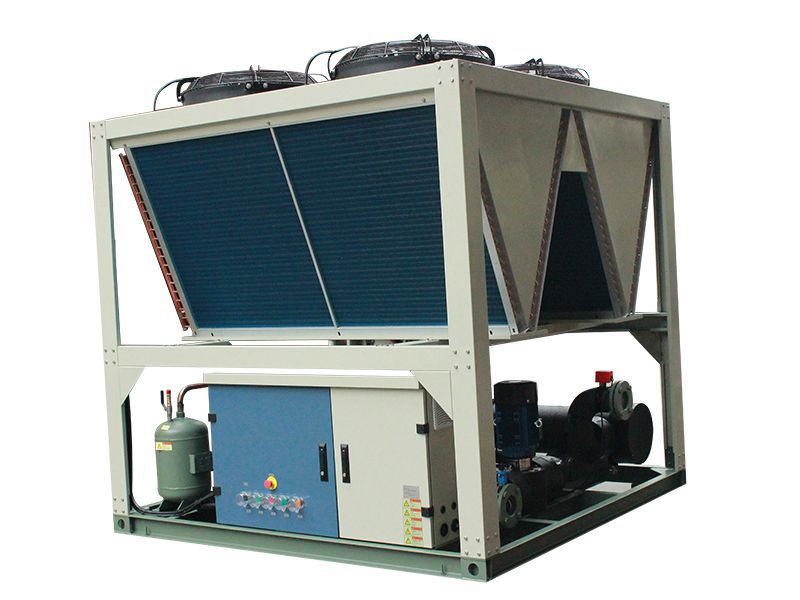

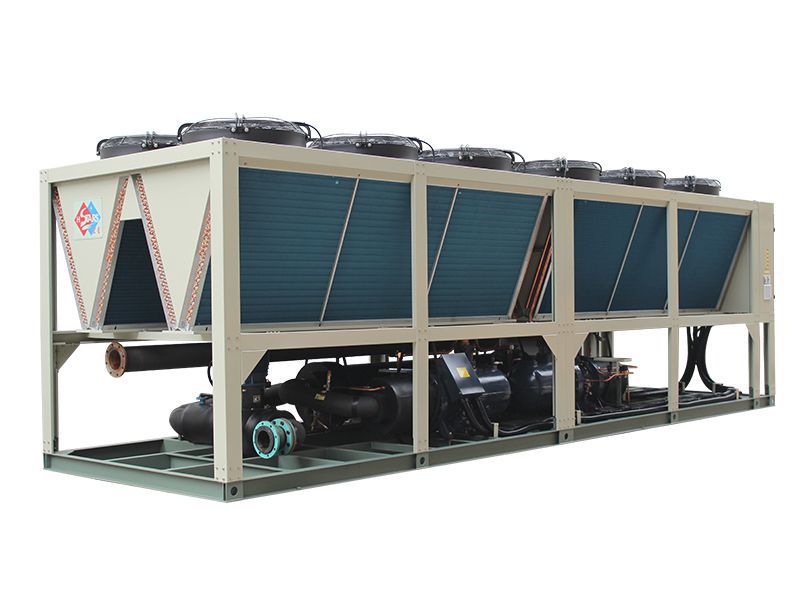

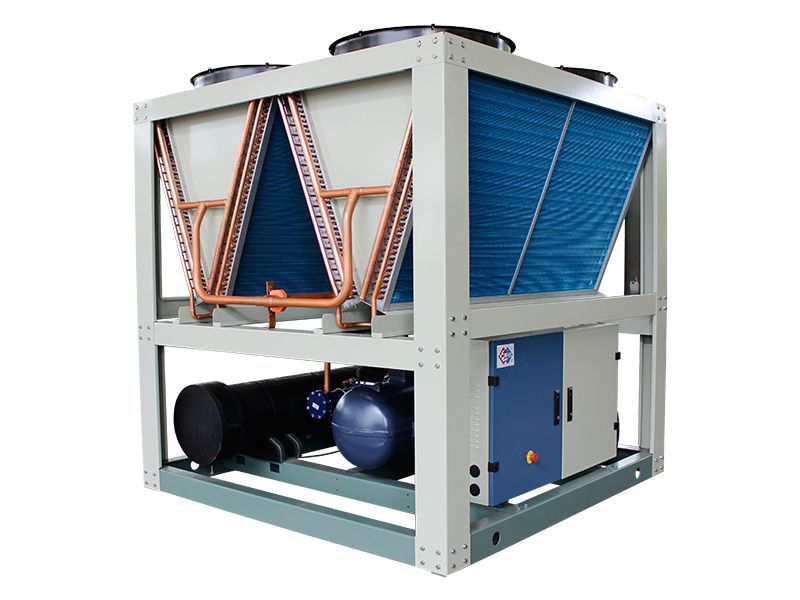

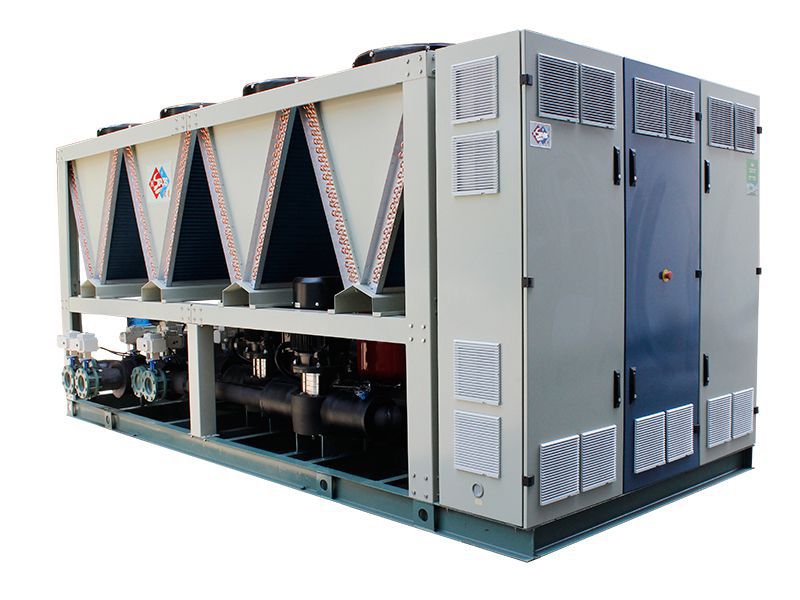

Винтовой чиллер с воздушным охлаждением
CСистема охлажденной воды для коммерческого применения
Винтовой чиллер с воздушным охлаждением оснащен винтовым компрессором, который при сжатии обеспечивает достижение хладагентом высокого давления и температуры. После этого хладагент поступает в испаритель и поглощает тепло от материала, снова превращаясь в газ при более низком давлении и температуре. Затем вновь образовавшийся газ поступает обратно в компрессор, таким образом, цикл начинается заново. Чиллер такого типа использует собственный конденсатор с воздушным охлаждением для отвода тепла в воздух.
Этот винтовой чиллер с воздушным охлаждением разработан и изготовлен с использованием нашего собственного усиленного компрессора с воздушным охлаждением и высокоэффективным испарителем и конденсатором, что обеспечивает замечательный КПД (COP) более 3,2. Кроме того, этот винтовой чиллер с воздушным охлаждением обладает возможностями рекуперации тепла. Он идеально подходит для многих типов коммерческих зданий, таких как отели, торговые центры и офисы.
Холодопроизводительность от 75 кВт до 1000 кВт, температура на выходе 5-20°C. Различные варианты хладагента R1234ze, R134a или любые другие..
Особенности
Мощность охлаждения 102500ккал/ч до 654800ккал/ч.
- TИмпортный двойной винтовой компрессор оснащен шестернями с соотношением зубьев 5: 6 и другими ведущими компонентами линейного планирования, которые обеспечивают высочайший уровень энергоэффективности и производительности, а также эффективное управление энергией активного клапана. Доступна ступенчатая или бесступенчатая регулировка, которая обеспечивает сбалансированное планирование и стабильную работу.
- Винтовой чиллер с воздушным охлаждением не требует дополнительных систем водяного охлаждения, насосов или градирен. Для работы требуется только хороший поток воздуха. Это не только экономит материалы, но и значительно сокращает затраты на монтаж.
- Винтовой чиллер с воздушным охлаждением оснащен ребристым конденсатором, изготовленным из синих гидрофильных алюминиевых листов, разработанных профессиональными производителями теплообменников. Чиллер отличается компактностью, небольшими размерами и легким весом, а также высокой эффективностью теплообмена. Кроме того, чиллер оснащен низкоскоростным осевым вентилятором с большими лопастями для эффективного снижения рабочего шума и уменьшения воздействия на окружающую среду.
- Усовершенствованный программный контроллер ПЛК, используемый в этом шнековом охладителе с воздушным охлаждением, обеспечивает HMI с большим сенсорным экраном, который понятен и прост в использовании, что делает работу плавной и удобной.
Характеристика
Винтовой чиллер с воздушным охлаждением
Хладагент: R134a
Обеспечение мощности: 380V-3N-50Hz
| Модель |
Мощность охлаждения кВт | Потребляемая мощность компрессора кВт | Контроль мощности % | Заправка хладагента кг | Конденсатор/ Вентилятор | Испаритель | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг |
| Структура | Расход воздуха ×1000 м3/ч | Мощность кВт× блок | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа |
| 40STE-M110AS4 | 75 | 23 | 0
66
100 | 30 | Медная трубка с гофрированными алюминиевыми ребрами | 28 | 2.0×2 | 2″ | 13 | 1 | 28 | 68 | 1160 | 1270 |
| 40STE-M160AS4 | 107 | 32 | 0
50
75
100 | 42 | 40 | 2.0×2 | 2-1/2" | 18 | 1 | 33 | 68 | 1730 | 1920 |
| 40STE-M210AS4 | 143 | 43 | 56 | 80 | 2.0×4 | 2-1/2" | 25 | 1 | 48 | 68 | 2590 | 2810 |
| 40STE-M240AS4 | 169 | 49 | 68 | 80 | 2.0×4 | 3″ | 29 | 1 | 55 | 68 | 2670 | 2900 |
| 40STE-M280AS4 | 195 | 56 | 78 | 80 | 2.0×4 | 3″ | 34 | 1 | 61 | 72 | 2750 | 3020 |
| 40STE-M310AS4 | 217 | 60 | 84 | 85 | 1.2×6 | 3″ | 37 | 1 | 64 | 72 | 2930 | 3240 |
| 40STE-M340AS4 | 236 | 68 | 93 | 121 | 2.0×6 | 4″ | 41 | 1 | 66 | 72 | 3160 | 3450 |
| 40STE-M380AD4 | 277 | 83 | 0
25
37.5
50
62.5
75
87.5
100 | 104 | 121 | 2.0×6 | 4" | 48 | 1 | 68 | 73 | 4430 | 4750 |
| 40STE-M420AD4 | 286 | 86 | 112 | 114 | 1.2×8 | 4" | 49 | 1 | 68 | 73 | 4550 | 4970 |
| 40STE-M480AD4 | 338 | 98 | 136 | 161 | 2.0×8 | 5″ | 58 | 1 | 70 | 73 | 5340 | 5800 |
| 40STE-M560AD4 | 390 | 112 | 142 | 161 | 2.0×8 | 5" | 67 | 1 | 70 | 75 | 5500 | 6040 |
| 40STE-M620AD4 | 434 | 120 | 156 | 170 | 1.2×12 | 5" | 75 | 1 | 72 | 75 | 5860 | 6480 |
| 40STE-M1000AS4 | 718 | 194 | 206 | 322 | 2.0×16 | 6″ | 123 | 1 | 75 | 78 | 7950 | 8840 |
Заметка:
- 1. Номинальная холодопроизводительность стандартная: температура воздуха по сухому / влажному термометру 35℃ /24℃, температура охлажденной воды на входе/выходе 12℃ /7℃, коэффициент загрязнения: 0.088м² •℃ /кВт;
- 2. Диапазон температур охлажденной воды: 5℃ ~20℃;
- 3. Номинальная тепловая мощность стандартная: температура воздуха по сухому / влажному термометру 7℃ /6℃, температура горячей воды на входе/выходе 40℃ /45℃;
- 4. Диапазон температур горячей воды: 35℃ ~50℃;
- 5.Диапазон температуры окружающей среды при охлаждении: 15℃ ~43℃, Диапазон температуры окружающей среды при нагревании: -10℃ ~43℃;
- 6.Характеристика и размеры могут быть усовершенствованы без уведомления.
