Центробежный чиллер с водяным охлаждением
Центробежный чиллер с водяным охлаждением Центробежный чиллер с водяным охлаждением Центробежный чиллер с водяным охлаждением Центробежный чиллер с водяным охлаждением Центробежный чиллер с водяным охлаждением

Центробежный чиллер с водяным охлаждением

Система охлажденной воды для коммерческого применения

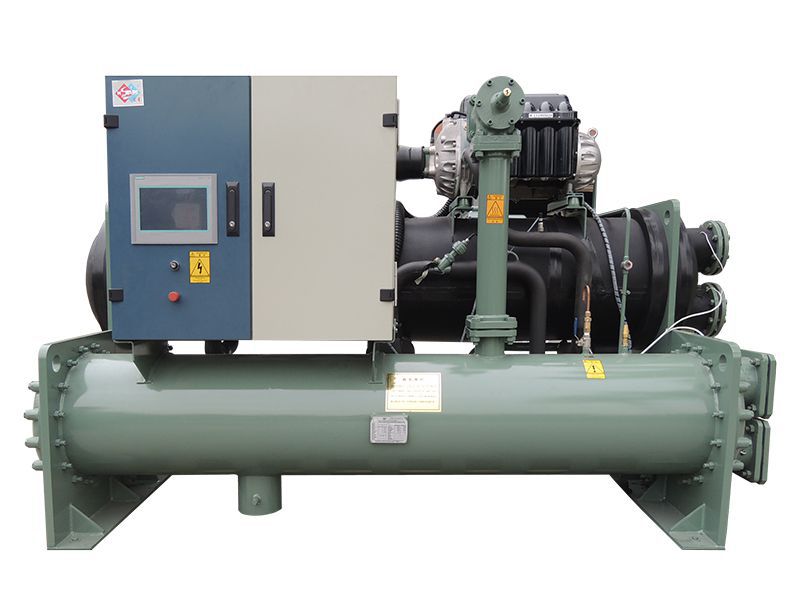

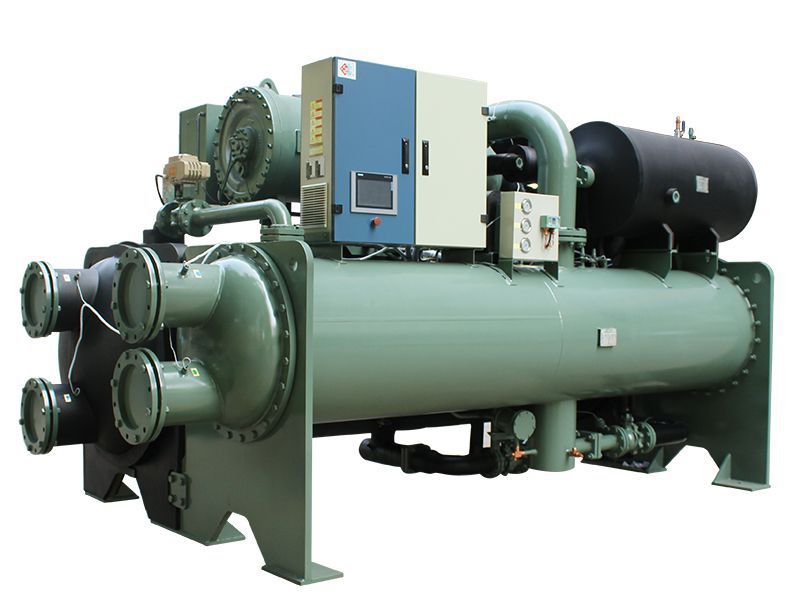

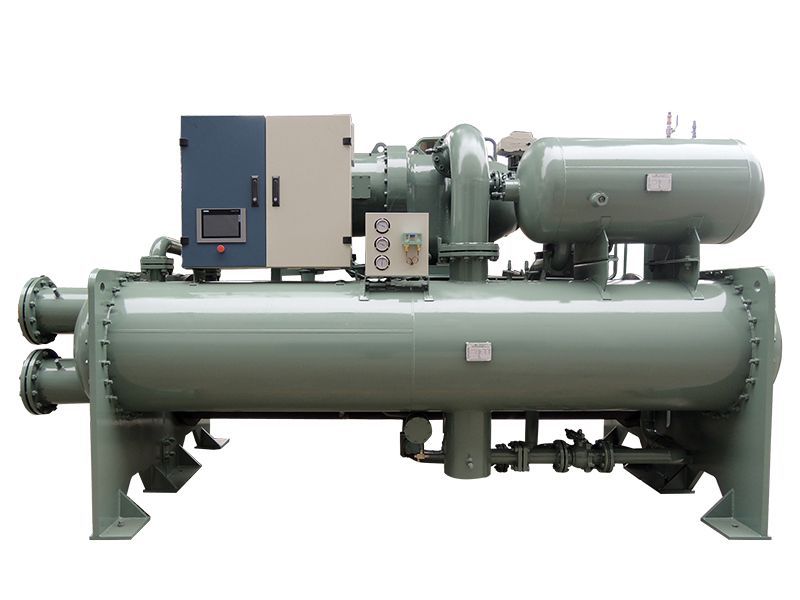

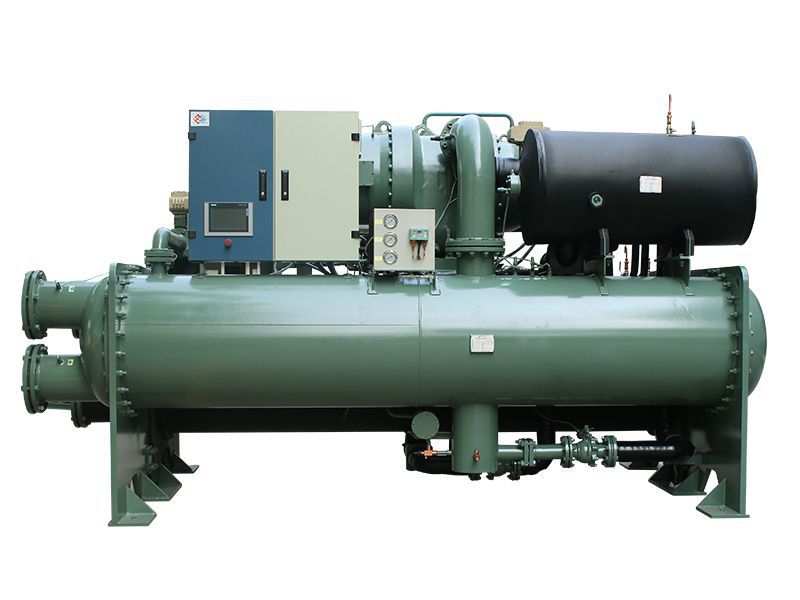

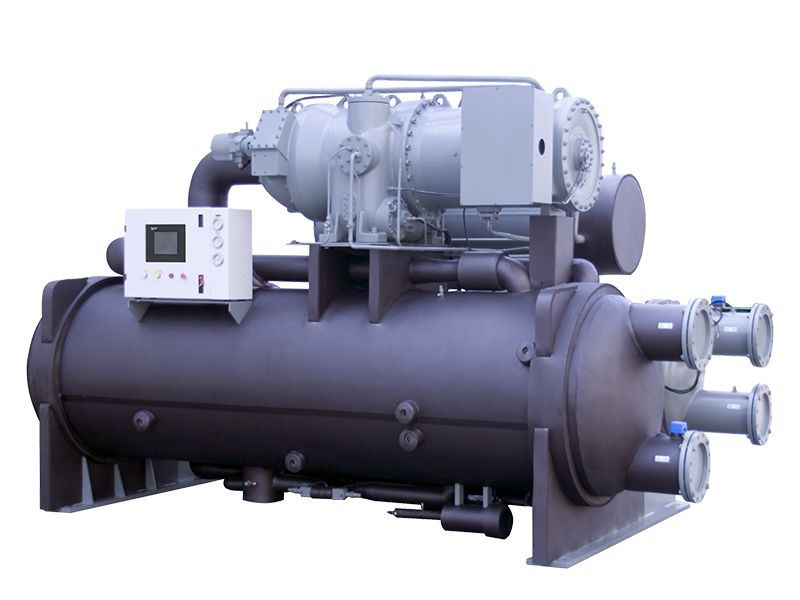

Центробежный чиллер с водяным охлаждением H.Stars 50STD создан с учетом энергоэффективности, в нем используется вторичный центробежный компрессор и высокоэффективный распылительный испаритель собственной разработки и хладагент R134a. Эта модель может похвастаться впечатляющим EER 6,3 и диапазоном холодопроизводительности от 2000 кВт до 10000 кВт при температуре охлажденной воды на выходе от 5°C до 20°C. Имеются четыре доступные системы напряжения: 380 В, 6 кВ, 6,6 кВ и 10 кВ с индивидуальными, нестандартными блоками. H.Stars также производит высоковольтные, морские и другие модели источников питания по запросу.

Запросить цену
Скачать
Особенности
  • Преимущество двухступенчатого центробежного компрессора заключается в том, что он не подвержен скачкам давления, так как питается от системного экономайзера, что помогает с добавлением промежуточных ступеней. Эта технология повышает охлаждающую способность не менее чем на 10%.
  • Точное оценивание области потенциального выброса и быстрое регулирование скорости вращения и IGV, для предотвращения нестабильности и безопасной работы.
  • За счет включения привода увеличения скорости уменьшается объем крыльчатки и снижается пусковой момент двигателя, что сводит к минимуму время простоя.
  • Двигатель и компрессор бесшовно соединены друг с другом, что обеспечивает бесшумную работу и отсутствие риска разлива.
  • В системе охлаждения двигателя используется жидкий хладагент, что значительно снижает рабочую температуру.
  • Высокопрочный шариковый или роликовый подшипник для компрессора, предотвращающий неожиданное отключение.
  • Технология распылительного теплообменника собственной разработки, позволяющая повысить эффективность производства. Точный контроль уровня жидкости гарантирует, что испаритель всегда находится в оптимальном состоянии теплообмена.
  • Конденсатор обладает технологией отделения капель, гарантирующей высокий уровень эффективности и полный теплообмен через трубку конденсационного теплообменника. Это приводит к впечатляющему значению COP 6,3.
  • Запатентованная технология рекуперации тепла обеспечивает возможность повторного использования тепла, выделяемого в процессе охлаждения. Получите холодную и горячую воду бесплатно!
  • Совершенная система масляного контура с независимой системой возврата масла гарантирует, что масло быстро возвращается в насос высокого давления независимо от условий эксплуатации.
  • Данное устройство оснащено встроенным масляным радиатором, охлаждаемым безопасным и надежным хладагентом, что гарантирует надежность.
  • Масляный насос размещен внутри масляного картера компрессора, что исключает любую возможность утечки из насоса.
  • Новейший сенсорный интерфейс, управляемый микрокомпьютером, упрощает и ускоряет мониторинг рабочих данных, устраняя необходимость в постоянном контроле. Постоянная обратная связь по техническому обслуживанию может быть получена в режиме реального времени, что помогает обеспечить бесперебойную работу устройства. Кроме того, он может быть связан с централизованной системой управления пользователя, что дает пользователю полное представление о состоянии машины в любое время.
  • Специально разработанное регулирующее устройство обладаеет способностью адаптации, позволяющей идеально регулировать подачу хладагента при изменении нагрузки, что гарантирует оптимальную эффективность устройства в любой ситуации.
Характеристика

Центробежный чиллер с водяным охлаждением

Хладагент: R134a
Обеспечение мощности: 380V-3N-50Hz

Модель Мощность охлаждения Потребляемая мощность кВт Контроль мощности % Заправка хладагента кг Конденсатор Испаритель Уровень шума
дБ(A)		 Вес при транспортировке кг Рабочий вес кг
кВт USRT Диаметр трубы (на входе/выходе) Расход воды м3/ч Расчетное давление воды, МПа Перепад давления воды, кПа Диаметр трубы (на входе/выходе) Расход воды м3/ч >Расчетное давление воды, МПа Перепад давления воды, кПа
50STD-PM500WS4 1740 495 283 25%~100% 500 6" 348 1 66 6" 299 1 60 80 10000 10500
50STD-PM550WS4 1914 544 312 550 6" 383 1 66 6" 329 1 60 81 11000 11500
50STD-PM600WS4 2088 594 340 600 8″ 418 1 74 8″ 359 1 74 82 12000 12500
50STD-PM650WS4 2262 643 368 650 8″ 452 1 74 8″ 389 1 74 83 12500 13000
50STD-PM700WS4 2320 660 385 700 10″ 465 1 74 10″ 399 1 74 84 13000 13500
50STD-PM800WS4 2785 792 448 800 10″ 556 1 76 10″ 479 1 76 85 14000 14500
50STD-PM900WS4 3200 910 525 900 12″ 641 1 78 12″ 550 1 78 86 15000 15500
50STD-PM1000WS4 3550 1009 582 1000 12″ 711 1 80 12″ 610 1 80 87 16000 16500
50STD-PM1100WS4 3828 1088 623 1100 12″ 765 1 80 12″ 658 1 80 87 17000 17500
50STD-PM1200WS4 4175 1187 672 1200 12″ 834 1 82 12″ 718 1 82 88 18000 18500
50STD-PM1300WS4 4570 1299 732 1300 14″ 912 1 82 14″ 786 1 82 89 19000 19500
50STD-PM1400WS4 4777 1358 769 1400 14″ 954 1 84 14″ 821 1 84 90 20000 20500
50STD-PM1500WS4 5220 1484 850 1500 14″ 1044 1 84 14″ 898 1 84 90 21000 21500
50STD-PM1600WD4 5568 1583 906 1600 14″ 1113 1 84 14″ 958 1 84 90 23000 23500
50STD-PM1700WD4 5916 1682 963 1700 14″ 1183 1 84 14″ 1017 1 84 91 25000 25500
50STD-PM1800WD4 6264 1781 1020 1800 14″ 1253 1 84 14″ 1077 1 84 91 27000 27500
50STD-PM1900WD4 6612 1880 1076 1900 16″ 1322 1 84 16″ 1137 1 84 91 29000 29500
50STD-PM2000WD4 7100 2019 1164 2000 16″ 1421 1 84 16″ 1221 1 84 92 30000 30500
50STD-PM2100WD4 7308 2078 1190 2100 16″ 1461 1 84 16″ 1257 1 84 92 31000 31500
50STD-PM2200WD4 7656 2177 1246 2200 16″ 1531 1 84 16″ 1317 1 84 92 32000 32500
50STD-PM2300WD4 8004 2276 1303 2300 16″ 1601 1 84 16″ 1376 1 84 92 33000 33500
50STD-PM2400WD4 8352 2375 1360 2400 16″ 1670 1 84 16″ 1436 1 84 93 34000 34500
50STD-PM2500WD4 8700 2474 1416 2500 18″ 1740 1 84 18″ 1496 1 84 93 35000 35500
50STD-PM2600WD4 9048 2573 1473 2600 18″ 1809 1 84 18″ 1556 1 84 93 36000 36500
50STD-PM2700WD4 9396 2672 1530 2700 18″ 1879 1 84 18″ 1616 1 84 93 37000 37500
50STD-PM2800WD4 9554 2717 1538 2800 18″ 1907 1 84 18″ 1643 1 84 94 38000 38500
50STD-PM2900WD4 10092 2869 1643 2900 18″ 2018 1 84 18″ 1736 1 84 94 39000 39500
50STD-PM3000WD4 10440 2968 1700 3000 18″ 2088 1 84 18″ 1795 1 84 94 40000 40500

Заметка:

  • 1.Номинальная холодопроизводительность стандартная: стандартная: температура воды на входе/выходе испарителя 12℃/7℃, температура воды на входе/выходе конденсатора 30℃/35℃, коэффициент загрязнения 0.088м²•℃/кВт;
  • 2. Диапазон температур охлажденной воды: 5℃~20℃;
  • 3. Диапазон температур охлаждающей воды: 15℃~40℃;
  • 4. Характеристика и размеры могут быть усовершенствованы без уведомления.
Опциональный

  • Центрифуга с регулируемой частотой

    Центрифуга с регулируемой частотой вращения — это современная установка, которая включает в себя как преобразователь частоты, так и существующие операции установки для обеспечения преобразования частоты. Благодаря этому обновлению его энергоэффективность значительно улучшена при частичных нагрузках, что делает его трансформирующим блоком с двойным КПД, способным достигать эффективности при полной нагрузке (COP), а также интегрированного значения при частичной нагрузке (IPLV).

  • Рекуперация тепла

    Тепло конденсации чиллера, обычно выбрасываемое в атмосферу через градирню, теперь можно эффективно использовать. Благодаря технологии рекуперации тепла тепло, поглощаемое при охлаждении, может передаваться в здание, обеспечивая горячую воду там, где это необходимо. В сезон охлаждения установка с рекуперацией тепла может обеспечить бесплатную горячую воду с температурой выше 50°C, используя до 30-100% холодопроизводительности для рекуперации тепла.

  • Трубки теплообменника

  • Облачный сервис (удаленное управление)

    Сервис предлагает возможность управлять операциями без необходимости присутствия на месте, предоставляя удобный и эффективный способ выполнения задач.

Размеры

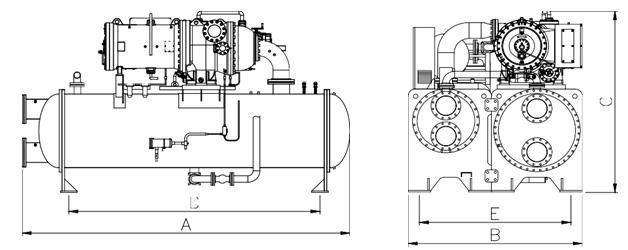

Единичный компрессор
Единичный компрессор
Model A B C D E
50STD-PM600WS4 4100 2400 2500 3100 1800
50STD-PM700WS4 4100 2400 2500 3100 1800
50STD-PM800WS4 4600 2550 2900 3400 2000
50STD-PM900WS4 4600 2550 2900 3400 2000
50STD-PM1000WS4 4600 2550 2900 3400 2000
50STD-PM1200WS4 4800 2800 2950 3400 2300
50STD-PM1300WS4 4800 2800 2950 3400 2300
50STD-PM1400WS4 4800 2800 2950 3400 2300
50STD-PM1500WS4 5000 2800 2950 6800 2300
50STD-FM600WHS4 4200 2500 2500 3200 1800
50STD-FM700WHS4 4350 2550 2600 3250 1800
50STD-FM800WHS4 4500 2600 2800 3300 1900
50STD-FM900WHS4 4600 2650 2900 3400 2000
50STD-FM1000WHS4 4800 2700 2900 3400 2100
50STD-FM1100WHS4 4950 1750 2950 3400 2200
50STD-FM1200WHS4 5500 2800 2950 3400 2300

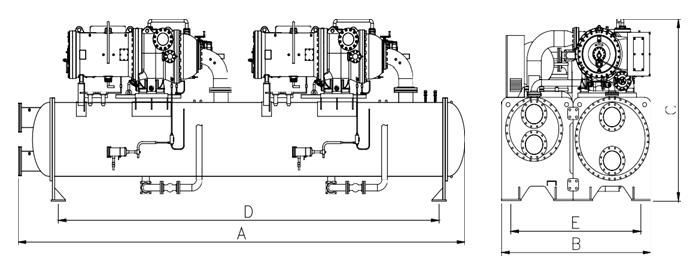

Двойной компрессор
Двойной компрессор
Модель A B C D E
50STD-PM1600WS4 6000 2800 2950 6800 2300
50STD-PM1700WS4 6000 2800 2950 6800 2300
50STD-PM1800WS4 7000 2800 2950 6800 2300
50STD-PM1900WS4 8000 2800 2950 6800 2300
50STD-PM2000WS4 9000 2800 2950 6800 2300
50STD-PM2000WS4 9500 2800 2950 6800 2300
50STD-PM2100WS4 9600 2800 2950 6800 2300
50STD-PM2200WS4 9700 2800 2950 6800 2300
50STD-PM2300WS4 9700 2800 2950 6800 2300
50STD-PM2400WS4 9700 2800 2950 6800 2300
50STD-PM2500WS4 9750 2800 2950 6800 2300
50STD-PM2600WS4 9800 2800 2950 6800 2300
50STD-PM2700WS4 9900 2800 2950 6800 2300
50STD-PM2800WS4 10000 2800 2950 6800 2300
50STD-PM2900WS4 10000 2800 2950 6800 2300
50STD-PM3000WS4 10000 2800 2950 6800 2300
50STD-FM1800WHS4 9000 2800 2950 6800 2300
